水泥涵管混凝土配合比設計因涵管制作、施工工藝不同而有所區(qū)別，對于立式振動成型的涵管，主要考慮混凝土的和易性及強度，而離心式水泥制管機成型涵管則需考慮混凝土強度、混凝土離析，下面具體敘述如何通過控制其設計配合比及原材料來提高涵管的品質(zhì)。

1. 粗集料對混凝土強度起到非常重要的作用，由于涵管一般為薄壁結(jié)構(gòu)，對于粗集料的規(guī)格在技術(shù)標準上有明確規(guī)定：離心式混凝土集料的最大粒徑不應超過壁厚的1/3-1/4，并不得大于15-20mm。同時對碎石與礫石作了對比試驗，用碎石拌制的混凝土，其抗壓抗折強度較用礫石拌的混凝土高，因此在選取粗集料時，優(yōu)先考慮使用碎石。

2. 水泥及水泥用量。水泥強度等級不低于42.5MPa，采用高強度水泥可以減少水泥用量，宜優(yōu)先采用42.5或52.5水泥。

離心式混凝土的水泥用量計算與普通混凝土的計算基本相同，但考慮到離心法成型過程中有一部分水泥（約5%左右）隨混凝土中富余水的排出而流失，故在配合比中，水泥用量在一般混凝土水泥用量的基礎上適當增加5%左右。

3. 適當降低砂率。由于混凝土在高速離心的作用下易發(fā)生離析，成型后的涵管可以看到其內(nèi)壁約有2-3cm的水泥砂漿層，由于沒有粗骨料，其強度較低，因此，在配合比設計時，其砂率應比普通混凝土低些，建議砂率在28%－30%左右。

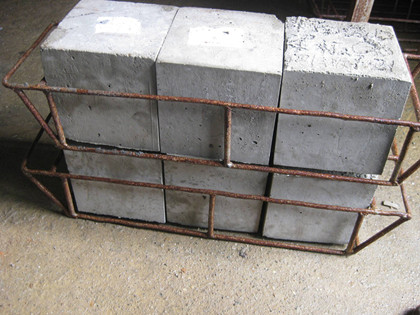

4. 嚴格控制水灰比。離心混凝土的水灰比分為拌和投料時的水灰比和離心成型后的水灰比。拌和時的水灰比以混凝土的和易性來控制，即通過坍落度來控制。因考慮坍落度大，混凝土在較大離心力的作用下易離析，因此在設計混凝土配合比時，將坍落度控制在1.5cm以內(nèi)，根據(jù)不必擔心混凝土因坍落度小而不密實。投料后，混凝土在離心力的作用下擠密成型，部分富余的水被排出，其排出的水量約為單位用水量的20%－30%，成型后涵管混凝土的實際水灰比顯著降低，而且混凝土也非常的密實，從而使混凝土的強度大大提高，因此離心式水泥制管機成型的涵管一般情況下只要試配強度合格，不必擔心混凝土強度達不到要求，甚至比設計強度高很多，達到了40-50MPa，我們推薦的配合比為：C:S:G:W=400:540:1300:164。
